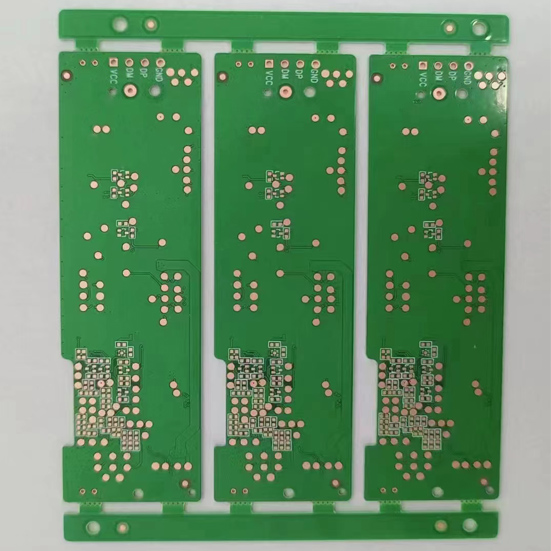

ການອອກແບບ PCB

ໃນຖານະເປັນການຜະລິດເປັນມືອາຊີບ, ພວກເຮົາຕ້ອງການໃຫ້ທ່ານ Jiubao PCB ອອກແບບ. ດ້ວຍການມາຮອດຍຸກ 5G, PCB ແມ່ນຜະລິດຕະພັນເອເລັກໂຕຣນິກທີ່ຂາດບໍ່ໄດ້ໃນຊີວິດຂອງພວກເຮົາ. ປະຊາຊົນກາຍເປັນທີ່ຫລອມໂລຫະແລະສະຫລາດໃນຜະລິດຕະພັນເອເລັກໂຕຣນິກ, ແລະຫນ້າທີ່ຂອງເຂົາເຈົ້າກໍາລັງກາຍເປັນຫຼາຍແລະມີອໍານາດ.

ສົ່ງສອບຖາມ

ລາຍ​ລະ​ອຽດ​ຜະ​ລິດ​ຕະ​ພັນ


ແນະນໍາການອອກແບບ PCB:

ໃນຖານະເປັນການຜະລິດເປັນມືອາຊີບ, ພວກເຮົາຕ້ອງການໃຫ້ທ່ານ Jiubao PCB ອອກແບບ. ແລະພວກເຮົາຈະສະເຫນີໃຫ້ທ່ານມີການບໍລິການຫລັງການຂາຍທີ່ດີທີ່ສຸດແລະການຈັດສົ່ງທີ່ທັນເວລາ. ດ້ວຍການມາຮອດຍຸກ 5G, PCB ແມ່ນຜະລິດຕະພັນເອເລັກໂຕຣນິກທີ່ຂາດບໍ່ໄດ້ໃນຊີວິດຂອງພວກເຮົາ. ປະຊາຊົນກາຍເປັນທີ່ຫລອມໂລຫະແລະສະຫລາດໃນຜະລິດຕະພັນເອເລັກໂຕຣນິກ, ແລະຫນ້າທີ່ຂອງເຂົາເຈົ້າກໍາລັງກາຍເປັນຫຼາຍແລະມີອໍານາດ. ເຖິງແມ່ນວ່າການລວມຕົວຂອງຊິບແມ່ນມີຄວາມເຄັ່ງຄັດຫຼາຍຂຶ້ນ, ຄວາມຕ້ອງການການອອກແບບສໍາລັບແຜ່ນວົງຈອນກໍ່ສູງຂຶ້ນແລະສູງຂຶ້ນ, ແລະການອອກແບບ PCB ແມ່ນມີຄວາມສໍາຄັນໂດຍສະເພາະ, ເຊິ່ງກ່ຽວຂ້ອງກັບການປະກອບແລະຊີວິດການບໍລິການຂອງຜະລິດຕະພັນເອເລັກໂຕຣນິກ.

ການອອກແບບແຜ່ນວົງຈອນ, ຍັງເອີ້ນວ່າການອອກແບບ PCB, ເນື່ອງຈາກວ່າຊື່ເຕັມຂອງກະດານວົງຈອນ (ຍັງເອີ້ນວ່າແຜ່ນວົງຈອນພິມ) ໃນພາສາອັງກິດແມ່ນ Printed circuit board, ຫຍໍ້ເປັນ PCB, ສະນັ້ນການອອກແບບແຜ່ນວົງຈອນຍັງເອີ້ນວ່າການອອກແບບ PCB; ການອອກແບບກະດານວົງຈອນ, ຈາກການແຕ້ມດ້ວຍມືໄປຫາຫ້ອງສະຫມຸດອົງປະກອບຂະຫນາດໃຫຍ່, ຮູບແບບອັດຕະໂນມັດທີ່ມີປະສິດທິພາບແລະເສັ້ນທາງແລະຫນ້າທີ່ອື່ນໆເຮັດໃຫ້ມັນສະດວກຫຼາຍສໍາລັບວິສະວະກອນຂອງພວກເຮົາໃນການອອກແບບແຜງວົງຈອນ.



JBpcb R&D ແລະທີມງານອອກແບບມາຈາກສາຂາຂອງການສື່ສານ, ອຸປະກອນອັດສະລິຍະ, ແລະການອອກແບບເຮືອນ smart, ແລະມີປະສົບການການອອກແບບທີ່ອຸດົມສົມບູນ. ມຸ່ງຫມັ້ນເປັນມືອາຊີບທີ່ຈະສະຫນອງລູກຄ້າດ້ວຍການບໍລິການທີ່ກ່ຽວຂ້ອງຂອງການປັບແຕ່ງຜະລິດຕະພັນເອເລັກໂຕຣນິກ, ໃຫ້ບໍລິການທີ່ສົມບູນແບບຄົບວົງຈອນຂອງການອອກແບບ PCB R&D ແລະການປຸງແຕ່ງ PCBA.

ຊອບ​ແວ​ການ​ອອກ​ແບບ PCB​:

a) protel, Protel DXP, protel99se, Altium Designer
b) ຮູບແບບ EAGLE
c) BORDSTATIONGoing ແລະ EE
d) ຊອບແວ Cadence spb
e) PowerPCB, CAD, CAM350
PCB ແມ່ນອີງໃສ່ແຜນວາດວົງຈອນເພື່ອຮັບຮູ້ຫນ້າທີ່ທີ່ຕ້ອງການໂດຍຜູ້ອອກແບບວົງຈອນ. ການອອກແບບຂອງ PCB ສ່ວນໃຫຍ່ແມ່ນຫມາຍເຖິງການອອກແບບແຜນວາດວົງຈອນ, ເຊິ່ງຈໍາເປັນຕ້ອງໄດ້ພິຈາລະນາປັດໃຈຕ່າງໆເຊັ່ນ: ຮູບແບບຂອງການເຊື່ອມຕໍ່ພາຍນອກ, ຮູບແບບທີ່ດີທີ່ສຸດຂອງອົງປະກອບເອເລັກໂຕຣນິກພາຍໃນ, ຮູບແບບທີ່ດີທີ່ສຸດຂອງການເຊື່ອມຕໍ່ໂລຫະແລະຜ່ານ, ການປ້ອງກັນແມ່ເຫຼັກໄຟຟ້າ, ແລະການລະບາຍຄວາມຮ້ອນ. . ການອອກແບບແຜນວາດວົງຈອນທີ່ດີເລີດສາມາດປະຫຍັດຕົ້ນທຶນການຜະລິດແລະບັນລຸການປະຕິບັດວົງຈອນທີ່ດີແລະປະສິດທິພາບການກະຈາຍຄວາມຮ້ອນ. ການອອກແບບແຜນວາດວົງຈອນແບບງ່າຍດາຍສາມາດຮັບຮູ້ໄດ້ດ້ວຍມື, ແລະການອອກແບບແຜນວາດວົງຈອນທີ່ຊັບຊ້ອນຕ້ອງໄດ້ຮັບການຮັບຮູ້ດ້ວຍການຊ່ວຍເຫຼືອຂອງການອອກແບບທີ່ຊ່ວຍຄອມພິວເຕີ.



ເທກໂນໂລຍີການອອກແບບ PCB, ລວມທັງເຕັກໂນໂລຍີການປຸງແຕ່ງການຜະລິດທີ່ໃຊ້ຄອມພິວເຕີ, ຄື CAD/CAM350, ແລະເທກໂນໂລຍີການແຕ້ມແສງສະຫວ່າງ. ຕໍ່​ໄປ​ນີ້​ແນະ​ນໍາ​ເຕັກ​ໂນ​ໂລ​ຊີ​ການ​ຜະ​ລິດ​ທີ່​ງ່າຍ​ດາຍ​ທີ່​ຊ່ວຍ​ຄອມ​ພິວ​ເຕີ​.
ການຜະລິດຄອມພິວເຕີຊ່ວຍ (CAM350) ແມ່ນເພື່ອດໍາເນີນການປຸງແຕ່ງຕ່າງໆຕາມຂະບວນການທີ່ກໍານົດໄວ້. ສໍາລັບຂໍ້ກໍານົດຂະບວນການຕ່າງໆທີ່ໄດ້ກ່າວມາຂ້າງເທິງ, ການກະກຽມທີ່ຈໍາເປັນຕ້ອງໄດ້ເຮັດກ່ອນທີ່ຈະສີແສງສະຫວ່າງ. ຕົວຢ່າງເຊັ່ນ, ການສະທ້ອນ, ການຂະຫຍາຍຫນ້າກາກ solder, ເສັ້ນຂະບວນການ, ກອບຂະບວນການ, ການປັບຄວາມກວ້າງຂອງເສັ້ນ, ຂຸມກາງ, ໂຄງຮ່າງ, ແລະບັນຫາອື່ນໆຕ້ອງໄດ້ຮັບການສໍາເລັດໃນຂະບວນການ CAM350. ຄວນເອົາໃຈໃສ່ເປັນພິເສດຕໍ່ບ່ອນທີ່ຊ່ອງຫວ່າງນ້ອຍເກີນໄປໃນໄຟລ໌ຜູ້ໃຊ້, ແລະການປິ່ນປົວທີ່ສອດຄ້ອງກັນຕ້ອງເຮັດ. ເນື່ອງຈາກວ່າການໄຫຼເຂົ້າຂອງຂະບວນການແລະລະດັບດ້ານວິຊາການຂອງແຕ່ລະໂຮງງານແມ່ນແຕກຕ່າງກັນ, ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການສຸດທ້າຍຂອງຜູ້ໃຊ້, ການປັບຕົວທີ່ຈໍາເປັນຕ້ອງໄດ້ເຮັດໃນຂະບວນການຜະລິດເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງຜູ້ໃຊ້ໃນດ້ານຄວາມແມ່ນຍໍາແລະດ້ານອື່ນໆ. ດັ່ງນັ້ນ, ການປຸງແຕ່ງ CAM350 ແມ່ນຂະບວນການທີ່ຈໍາເປັນໃນການຜະລິດວົງຈອນພິມທີ່ທັນສະໄຫມ.

ການເຮັດວຽກທີ່ເຮັດໂດຍ CAM350 ສໍາລັບການອອກແບບ PCB

a) ການແກ້ໄຂຂະຫນາດຂອງ pad, ສົມທົບລະຫັດ D.
b) ການແກ້ໄຂຄວາມກວ້າງຂອງເສັ້ນ, ປະສົມປະສານລະຫັດ D.
c) ການກວດສອບໄລຍະຫ່າງຕໍາ່ສຸດທີ່, ລະຫວ່າງ pads ແລະ pads, ລະຫວ່າງ pads ແລະເສັ້ນ, ແລະລະຫວ່າງສາຍແລະສາຍ.
d) ການກວດສອບຂະຫນາດຂອງຮູຮັບແສງແລະການປະສົມປະສານ.
e) ກວດສອບຄວາມກວ້າງຂອງເສັ້ນຕໍາ່ສຸດທີ່.
f) ກໍານົດຕົວກໍານົດການຂະຫຍາຍຫນ້າກາກ solder.
g) ການສະທ້ອນ.
h) ເພີ່ມສາຍຫັດຖະກໍາຕ່າງໆແລະກ່ອງຫັດຖະກໍາ.
i) ການແກ້ໄຂຄວາມກວ້າງຂອງເສັ້ນເພື່ອແກ້ໄຂສໍາລັບ undercuts.
j) ການສ້າງຂຸມກາງ.
k) ເພີ່ມມຸມໂຄງຮ່າງ.
l) ເພີ່ມຂຸມຕໍາແຫນ່ງ.
n) ການບັງຄັບ, ການຫມຸນ, ການສະທ້ອນ.
m) ຕ່ອນ.
o) ການປະມວນຜົນກາຟິກ superimposition, ຕັດມຸມ, ແລະ tangent processing.p) ເພີ່ມໂລໂກ້ຜູ້ໃຊ້.

FAQ

Q1: ເຈົ້າເປັນຜູ້ຜະລິດແຫຼ່ງ PCB ບໍ?
A1: ແມ່ນແລ້ວ, ພວກເຮົາແມ່ນໂຮງງານຜະລິດແຫຼ່ງ - OEM / ODM ປະຕູດຽວຈາກການອອກແບບ PCB ກັບຜູ້ຜະລິດ PCBA.
Q2: ຂໍ້ມູນໃດທີ່ຂ້ອຍຕ້ອງການເພື່ອສະຫນອງການອອກແບບ PCB?
A2: a) schematic: ຮູບແບບເອກະສານເອເລັກໂຕຣນິກທີ່ສົມບູນທີ່ສາມາດຜະລິດ netlist ທີ່ຖືກຕ້ອງ;
b) ຂະຫນາດກົນຈັກ: ສະຫນອງການກໍານົດຕໍາແຫນ່ງສະເພາະແລະທິດທາງຂອງອົງປະກອບການຈັດຕໍາແຫນ່ງ, ເຊັ່ນດຽວກັນກັບການກໍານົດພື້ນທີ່ກໍານົດຂອບເຂດຄວາມສູງສະເພາະ;
c) ການຫຸ້ມຫໍ່ອຸປະກອນ: ສະຫນອງຫ້ອງສະຫມຸດການຫຸ້ມຫໍ່ອົງປະກອບຫຼືອຸປະກອນເອເລັກໂຕຣນິກ;
d) ຄໍາແນະນໍາຂອງສາຍ: ລາຍລະອຽດຂອງຄວາມຕ້ອງການສະເພາະສໍາລັບສັນຍານພິເສດ, ເຊັ່ນດຽວກັນກັບຂໍ້ກໍານົດການອອກແບບເຊັ່ນ impedance ແລະ stack-up.
